MRVS1真空斷路器系列
Location:Home >> Products >> MRVS1真空斷路器系列
MRZN28-12系列高壓真空斷路器

概述

  MRZN28-12系列真空斷路器為額定電壓12KV,三相交流50Hz的高壓戶內開關設備,該產品符合GB1984標準,該產品總體結構為開關本體與操作機構一體安裝和開關本體與操作機構分離安裝兩種方式。一體式結構即為MRZN28-12基本型;分體式結構為MRZN28A-12型,適用于各種固定式開關柜,如GG-1A (Z),XGN2-12 (Z)等。
  該產品可配用D17、CDlOA型直流電磁操動機構和CT17、CT19型彈簧儲能式操作動機構。



主要技術參數

項目單位數據
額定電壓

KV20KA25KA31.5KA40KA
最高工作電壓

KV12
額定電流A630、1000、12501250、16001250、1600、2000、25001600、2500、3150
額定短路開斷電流

KA202531.540
額定短路開合電流(峰值)

KA506380100
額定峰值耐受電流

KA506380100
4S額定短時耐受電流KA202531.540

額定絕
緣水平

工作耐壓(額定開斷前后)

KA42(斷口48)
沖擊耐壓(額定開斷前后)75(斷口85)
額定操作順序

 分.0.3S一合分.1 80S-合分
機械壽命

10000
額定短路開斷電流開斷次數


3020
操作機構額定合閘電壓(直流)


V110、220220
操作機構額定合閘電流(直流)

A71128
操作機構額定分閘電壓(直流)

V110、220
操作機構額定分閘電流(直流)

A3.0、1.5
觸頭開距

mm11 +- 1
超行程(觸頭彈簧壓縮長度)

mm4 +- 1
三相分、合閘不同期性

ms≤2
觸頭合閘彈跳時間

ms≤2
平均分閘速度(分6mm高)

m/s1.2+-0.3
平均合閘速度m/s0.6+-0.2

分閘
時間

最高操作電壓下

s≤0.06
最低操作電壓下≤0.08
合閘時間

s≤0.1
各相主回路電阻

μΩ≤50 ≤35
動靜觸頭允許磨損累積厚度mm3
油緩沖器緩沖行程mm10



外型及安裝尺寸

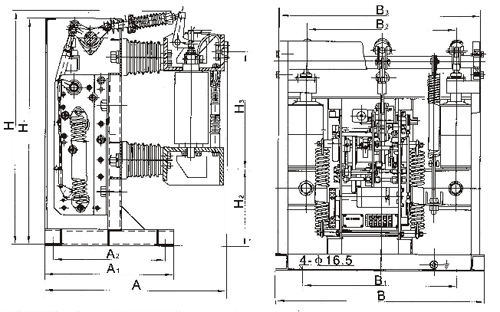

MRZN28-12真空斷路器外形圖(基本型)

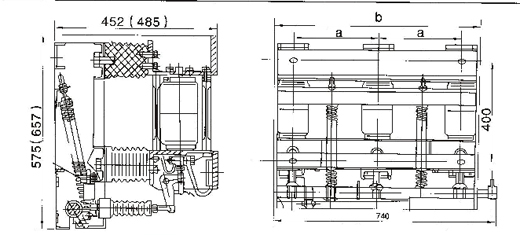

MRZN28A-12真空斷路器外形圖
