MRVS1-12G (650mm)系列固封式真空斷路器

MRVSl-12 (650mm)系列固封式真空斷路器

　　MRVSl (650mm)型戶內交流高壓真空斷路器是三相交流50Hz，額定電壓為7. 2～12KV的戶內高壓開關設備。斷路器符合我國國家標準GB/T1984《高壓交流斷路器》、JB3855《3. 6～40. 5KV戶內交流高壓真空斷路器》和相關的IEC標準，并具有可靠的聯鎖功能。
　　斷路器可進行頻繁操作，具有多次開斷和快速重合閘的功能。斷路器設計成前后分裝結構，既可作為固定安裝的單元，也可與底盤車配裝作單獨的手車使用。

主要技術參數

序號	項目		單位	數據
1	額定電壓		KV	12
2	額定頻率		Hz	50
3	額定電流		A	630~1250	1250~1600
4	額定短路開斷電流		KA	20	31.5
5	額定短路關合電流		KA	50	50
6	額定峰值耐受電流		KA	50	50
7	4S額定短路耐受電流		KA	20	31.5
8	額定絕緣水平	１min工頻耐受電壓	KV	42（相間，對地）/48（斷口）有效值
		雷電沖擊耐受電壓		75（相間，對地）/85（斷口）峰值
9	額定操作順序			分0.3s-合分180s-合分
10	機械壽命		KA	20000
11	額定短路開斷電流開短次數		KA	100	50
12	操作機構額定合閘電壓		V	AC/DC110、220
13	操作機構額定分閘電壓		V	AC/DC110、220
14	觸頭開貴		mm	11+-1（可根據滅弧室調整）
15	超行程（觸頭彈簧壓縮長度）		mm	3.5+-0.5
16	三相合閘不同期性		ms	≤2
17	觸頭合閘彈跳時間		ms	≤2
18	平均分閘速度		m/s	0.9~1.2
19	平均合閘速度		m/s	0.4~0.8
20	分閘時間	最高操作電壓下	ms	≤50
		最低操作電壓下		≤80
21	合閘時間			≤100
22	保相主回路電阻			≤60	≤40
23	動靜觸頭允許磨損累計厚度			3

外型及安裝尺寸

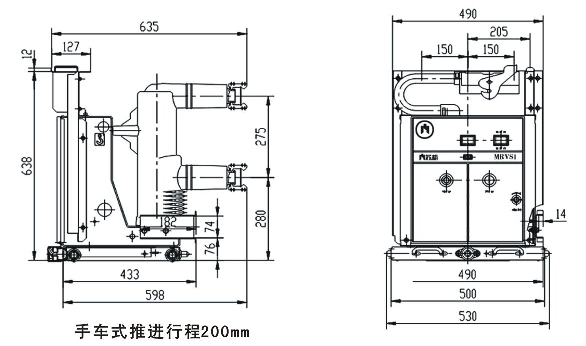

手車式MRVSl-12斷路器650寬外形尺寸圖

型號額定電流（A）	630	1250	1600
額定短路開關電流（KA）	20、25、31.5	25、31.5	31.5
配合靜出頭開關（mm）	Φ35	Φ49	Φ55
相間距離（ｍｍ）	150+-1.5
